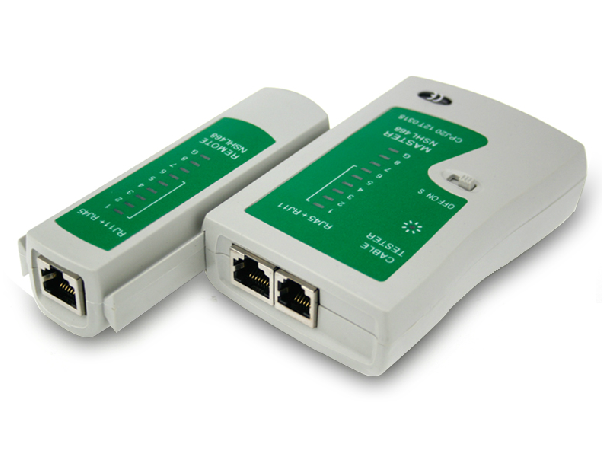

首用网线测试仪 网络维修工具 不带电池

★技术指标:
测试线缆：RJ45、RJ11
电源类型：直流9V叠层电池
耗电：25mA
尺寸：10.5*10.5*2.6mm
重量：200克
一、功能：
1.对双绞线1，2，3，4，5，6，7，8，G各线对逐根（对）测试，并可区分判定哪一根（对）错线，短路和开路。
2.开关ON为正常测试速度,“S”为慢速测试速度。

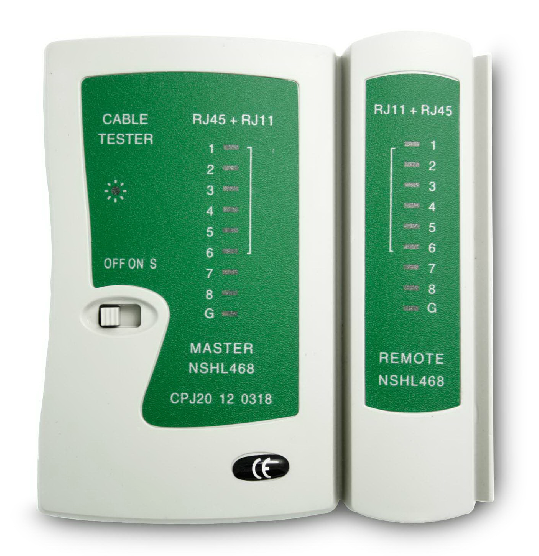

二、双绞线测试：打开电源，将网线插头分别插入主测试器和远程测试器，主机指示灯从1至G逐个顺序闪亮，下图例：
主测试器：1-2-3-4-5-6-7-8-G
远程测试器:1-2-3-4-5-6-7-8-G（RJ45）
若接线不正常，按下述情况显示：
1.当有一根网线如3号线断路，则主测试仪和远程测试端3号灯饰都不亮。
2.当有几条线不通，则几条线都不亮，当网线少于2根线连通时，灯都不亮。
3.当两头网线乱序，例2，4线乱序，则显示如下：
主测试器不变：1-2-3-4-5-6-7-8-G
远程测试端为：1-4-3-2-5-6-7-8-G
4.当网线有2根短路时，则主测试器显示不亮，而远程测试端显示短路的两根线灯都微亮，若有3根以上（含3根）
短路时则所有短路的几条线号的灯都不亮。
三、若测配线架和墙座模块，则需二根匹配跳线（如110P4-RJ45）引到测试仪上
